Medox AWG 20 UL

Artikelnummer: Medox 3 x AWG 20 UL black

Mehr Sicherheit im Brandfall. Es entwickeln sich keine aggressiven Verbrennungsprodukte (Halogene). Das Material ist schwer zu entflammen und zusätzlich selbstverlöschend. Die Rauchbelastung ist minimal. AWG 20 (0,56mm²) ungeschirmt Die Leitungen sind UV-resistent.

Datenblatt herunterladen

Anzahl	Stückpreis
Ab 1 m	5,0000 €*
Ab 100 m	3,3600 €*
Ab 500 m	2,5200 €*
Ab 3000 m	1,6800 €*

Netto Preis per 1m inkl. Cu

Anzahl Adern

Meter

m

5,0000 € Exkl. 19% MwSt.

Anschlußtechnik:

Kostengünstige Kontaktierung durch Schneid-Klemmtechnik (IDC).

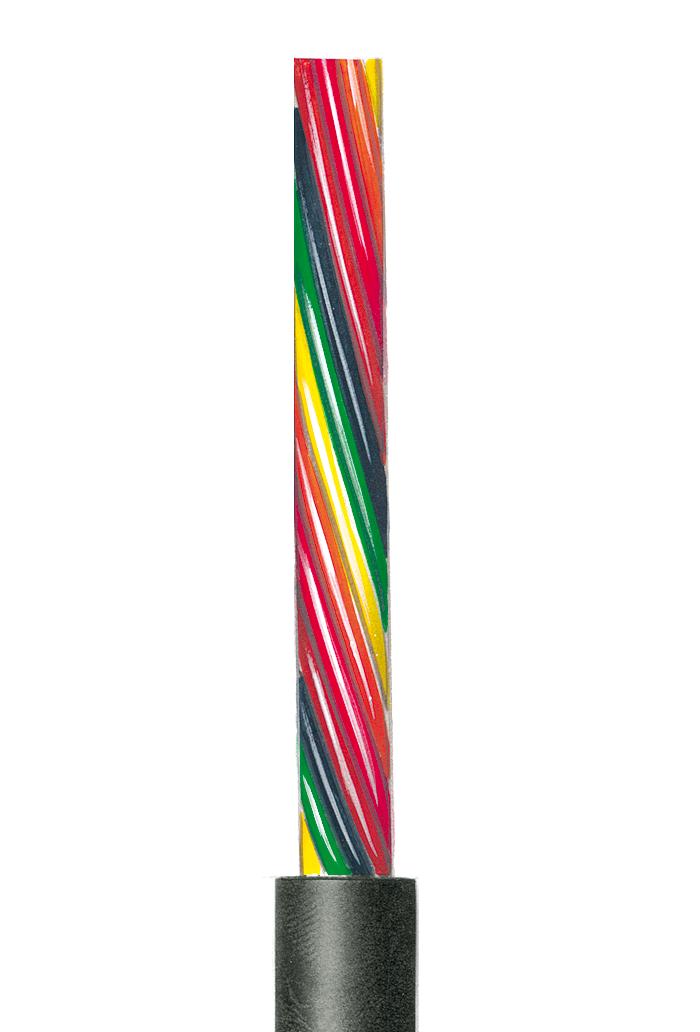

Aderaufbau:

Nach Style No.10493; Kupferlitze 7 x 0,32 mm Ø verzinnt = 0,56 mm² (AWG 20), isoliert mit TPM. Wandstärke der Isolierung 0,20 - 0,25 mm (NW), Ø der isolierten Ader ca. 1,5 mm.

Kennzeichnung der Adern:

Internationaler Farbcode

Verseilung:

Die Adern sind in Lagen verseilt mit halogenfreien Beiläufen.

Außenmantel:

schwarz, halogenfreie, flammwidrige TPU mit weißer Bedruckung nach UL 21198. Sehr gute chemische und mechanische Eigenschaften. Die Wandstärke des Außenmantels (Mittelwert) beträgt ca. 0,80 mm.

Temperaturbereich:

Wärmebeständig 80°C
Kältebeständig - 30°C (bewegt)
- 50°C (fest verlegt)

Elektrische Eigenschaften:

Nennspannung Uo / U 300 Volt
Leiterwiderstand 34,6 Ω/km max.

Mechanische Eigenschaften:

einmalige Biegung 5 X Außendurchmesser
wiederholte Biegungen 20 X Außendurchmesser

Zugbeanspruchung:

beim Verlegen: max. 50 N/mm²
im Betrieb: max. 15 N/mm²
(VDE 0289 Teil 3)

Mit der Mantelmischung, PUR-Medox protect-S, sind die Leitungen schwerer entflammbar als herkömmliche PUR-Isolierungen. Außerdem verlöschen sie selbst. Durch den Verzicht auf Halogene entwickelt sich eine geringere Rauchdichte. Also mehr Sicherheit im Brandfall! FT2 - brandfest.
Nicht zu vergessen, die Isolierwirkung, Gleitfähigkeit, Biegeelastizität und die Resistenz gegenüber Fetten, Ölen oder Wasser.

Anzahl Adern:	2, 3, 4, 6, 10
