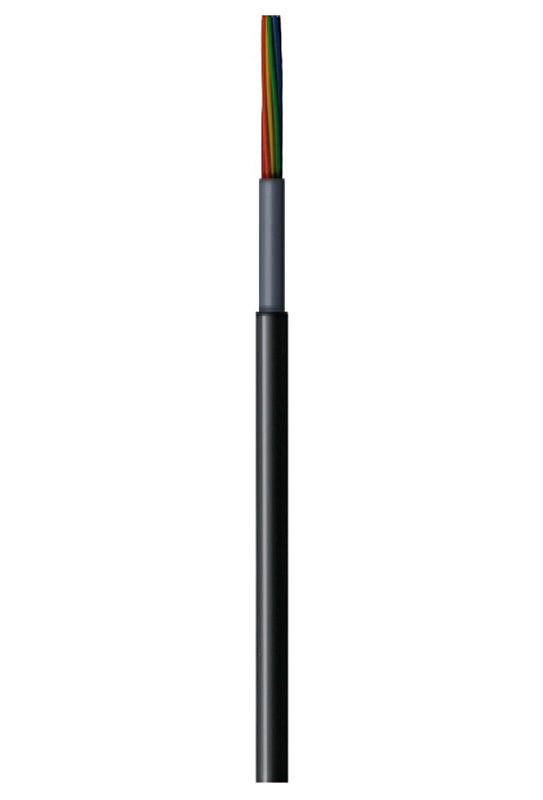

Mini-Kabel Li9YY-11Y ungeschirmt 0,09
Mini-Kabel, als Zuleitung für Minisensoren (z.B. induktive Näherungssensoren, Lichtschranken, Ultraschallsensoren, etc.) oder im KFZ-Bereich oder überall dort, wo beengte Verhältnisse sowie mechanisch stark beanspruchte Umfelder vorherrschen. Die Adern sind verseilt und mit einem PVC-Zwischenmantel umspritzt. Den Abschluß bildet jeweils der Außenmantel aus thermoplastischem Polyether-Polyurethan (TPE-U), Shore-Härte A88 +/- 3, schwarz.
Datenblatt herunterladen
| Anzahl | Stückpreis |
|---|---|
| Ab 1 m |
1,7000 €*
|
| Ab 100 m |
1,1200 €*
|
| Ab 500 m |
0,8400 €*
|
| Ab 3000 m |
0,5600 €*
|
Netto Preis per 1m inkl. Cu
Mini-Kabel, auch geschirmt, als Zuleitung für Minisensoren (z. B. induktive Näherungssensoren, Lichtschranken, Ultraschallsensoren, etc.) oder im KFZ-Bereich oder überall dort, wo beengte Verhältnisse sowie mechanisch stark beanspruchte Umfelder vorherrschen.
Besondere Merkmale:
- Adern mit dünner Wandstärke 0,13 mm
- geringer Aderdurchmesser 0,65 mm
- PVC - Zwischenmantel zur leichten industriellen Abmantelung
- PUR - Außenmantel mit guten Eigenschaften
- bei mechanischer und thermischer Belastung
- gegen Schmieröle und Fette
Aufbaudaten
blanke, feindrähtige Kupferlitze (19 x 0,08 mm = AWG 28) je Ader.
Aderisolierung: Polypropylen (PP)
Aderdurchmesser: 0,65 mm ± 0,05 mm
Aderfarben: weiß, braun, grün, gelb, grau, rosa, blau, rot
Die Adern sind verseilt und mit einem PVC-Zwischenmantel umspritzt. Die geschirmten Ausführungen haben eine Umseilung aus blanken 0,10 mm - Drähtchen zwischen Adern und Zwischenmantel. Den Abschluss bildet jeweils der Außenmantel aus thermoplastischem Polyether - Polyurethan (TPE-U), Shorehärte A88 ± 3, schwarz.
Elektrische und technische Eigenschaften bei 20°C
Leiterwiderstand: max. 200 Ω/km
Isolationswiderstand: > 200 MΩ x km
Betriebsspannung: 300 Volt Spitzenspannung
Prüfspannung: 1200 Volt eff 50Hz 1 Minute
Aderprüfspannung: 2,5 kV (Sparktest im Durchlauf)
Temperaturbereich: - 15°C bis + 80°C (Verarbeitung und Betrieb)
- 30°C bis + 80°C (Transport und Lagern)
Mechanische Eigenschaften:
Einmalige Biegung: 10 x Außendurchmesser
wiederholte Biegungen: 15 x Außendurchmesser
| Anzahl Adern: | 3, 4, 6, 8 |
|---|---|
| Farbe: | schwarz |
