Kupferschaltlitze verzinnt MSR / TSR, Termi-Point [Spule]
Artikelnummer:
MSR-22-730 [Spule]

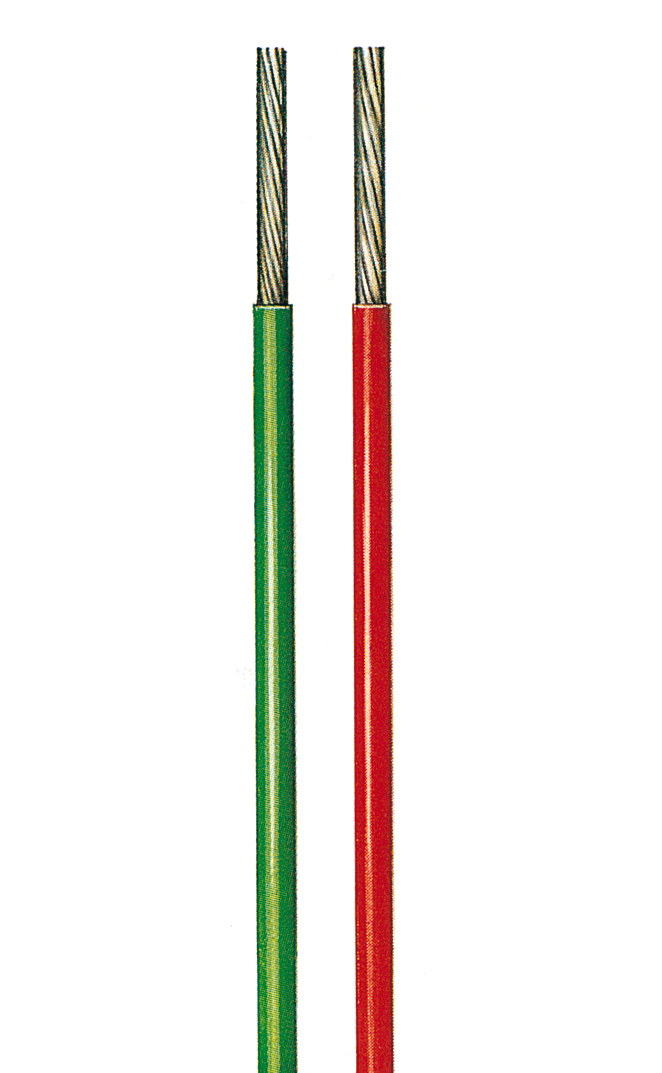

![Kupferschaltlitze verzinnt MSR / TSR, Termi-Point, 0,34mm² [Spule]](https://www.metrofunk.de/media/7d/60/3c/1662635862/kupferschaltlitze-verzinnt_303e315.png "Kupferschaltlitze verzinnt MSR / TSR, Termi-Point, 0,34mm² [Spule]")
Kupferschaltlitzen, verzinnt, für lötfreie Verbindungen, Termi-point und Schneid-Klemm-Technik, 7-drähtig, Betriebsspannung max. 300 Volt (MSR-Litzen) und max. 600 Volt (TSR-Litzen)..... Die Aufmachungen passen auf dieser Plattform nicht immer zur bestellten Menge. 100 m-Längen sind stets R i n g e..... 500 m-Längen sind stets Spulen
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Datenblatt herunterladen
| Anzahl | Stückpreis |
|---|---|
| Ab 1 m |
0,2700 €*
|
| Ab 100 m |
0,2040 €*
|
| Ab 500 m |
0,1370 €*
|
| Ab 5000 m |
0,1020 €*
|
Netto Preis per 1m inkl. Cu
Temperaturbereich:
-20 ...+90°C (dauernd)
+120°C (24 Stunden)
-40°C (fest verlegt)
Isolierung
halbhartes (≥95 Shore A) Semi-Rigid-(SR-)PVC
Leiter:
Kupferlitze verzinnt
Erläuterung der Bestellbezeichnungen:
M = max. Betriebsspannung = 300 VT = max. Betriebsspannung = 600 V
SR = Semi-Rigid-Isolierung
22-24-20 = AWG-Zahl
7 = Anzahl der Kupferdrähte
30-32-28 = AWG-Zahl eines Drahtes
Schneid - Klemm - Technik ( IDC )
Die Schneid-Klemm-Technik ( IDC = Insulation Displacement Connection ) ist eine lötfreie Anschlußtechnik. Bei diesem Verfahren wird in einem Arbeitsgang die Isolierung durchschnitten und gleichzeitig in den U- oder V- förmigen Kontakt geklemmt.Das Abisolieren und Vorverzinnen des Leiters entfällt.
Um eine einwandfreie Verbindung zu erhalten, können nur sauber verseilte Litzen, 7- oder 19-drähtig wie nach VDE 0881,verwendet werden. Die herkömmlichen gewürgten Litzen nach VDE 0812 sind nicht geeignet.
Beim Durchschneiden der Isolierung dürfen keine PVC-Rückstände zwischen dem Kontakt und dem Leiter auftreten. Dies setzt eine Härte der Isolierung von ≥95 Shore A voraus.
Die hervorragenden Eigenschaften der SR-PVC-Isolierung für die Schneid-Klemm- Verbindungen sind hohe Kerbfestigkeit, geringes Schrumpfungsverhalten sowie hohe Zugfestigkeit und Dehnung.
Die Kunststoff- oder Pappspulen mit 500 m Inhalt entsprechen etwa der DIN-Größe K160.
| Aufmachung: | Spulen (500 Meter) |
|---|---|
| Farbe: | blau, braun, gelb, grau, grün, orange, rot, schwarz, violett, weiß |
| Querschnitt: | 0,22 (AWG 24), 0,34 (AWG 22), 0,56 (AWG 20) |
