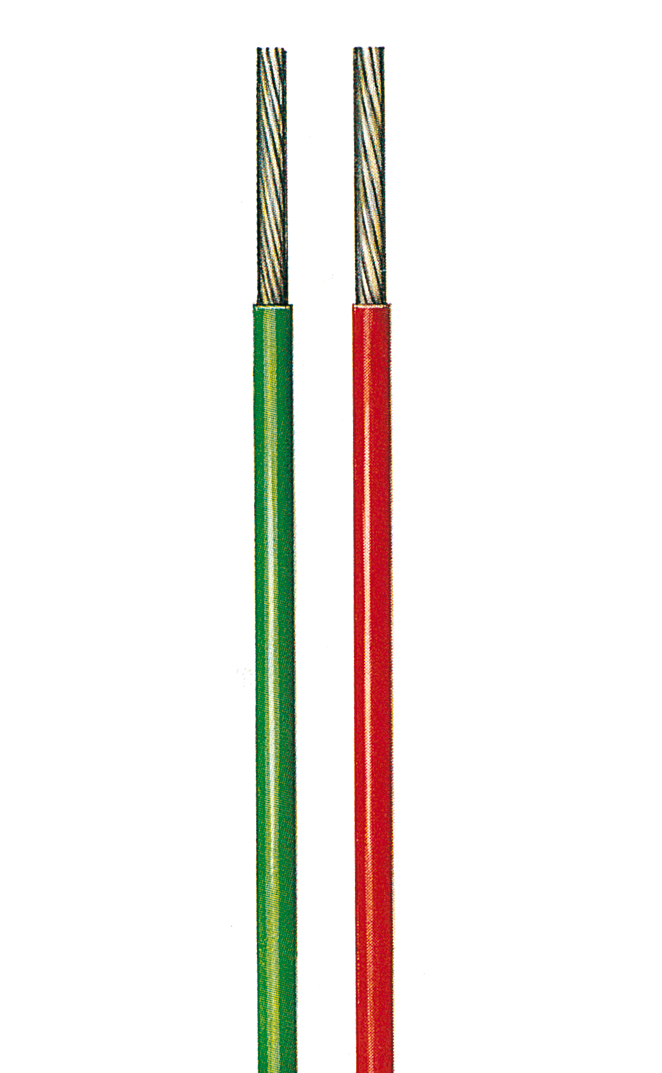

Kupferschaltlitze verzinnt, 1000 V, MWP-C [Ringe]
Artikelnummer:
MWP-C-24 [Ringe]
Schaltlitzen in Anlehnung an VDE 0881/DIN 57881/MIL-W-76D, verzinnt, PVC-isoliert, Betriebsspannung max. 1000 Volt, AWG 12 bis AWG 24, 7-drähtig bzw. 19-drähtig... Die Aufmachungen passen auf dieser Plattform nicht immer zur bestellten Menge. 100 m-Längen sind stets R i n g e... 500 m-Längen sind stets Spulen
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Datenblatt herunterladen
| Anzahl | Stückpreis |
|---|---|
| Ab 1 m |
0,2300 €*
|
| Ab 100 m |
0,1740 €*
|
Netto Preis per 1m inkl. Cu
Temperaturbereich:
bewegt -20 ...80°C
ruhend bis -55°C
Mechanische Eigenschaften:
einmalige Biegung = 5 x Außen-Ø
wiederholte Biegung = 10 x Außen-Ø
Erläuterung der Normbezeichnungen:
a) nach VDELi = verzinnte Cu-Litze
Y = PVC-isoliert
0,14 = Leiterquerschnitt mm²
/1,0 = Außen-Ø
7- und 19-drähtige Kupferlitzen sind bruchsicher bei Vibrationen.
Die PVC-Isolierung ist säure- und laugenbeständig, weitgehend ölbeständig, flammwidrig und in hohem
Maße wärme- und kälteelatisch.
Die beim Litzenbau nach AWG übliche kreisförmige Verseilung des Leiters
(1+6=7-drähtig und 1+6+12=19-drähtig) ergibt gleichmäßige Wandstärken der Isolation und damit eine
höhere Spannungsfestigkeit bei geringeren Durchmessern.
Die 100 m-Ringe sind unverwirrbar kartonverpackt
| Aufmachung: | Ringe (100 Meter), egal |
|---|---|
| Farbe: | blau, braun, gelb, grau, grün, orange, rot, schwarz, violett, weiß, weiß-blau, weiß-braun, weiß-gelb, weiß-grau, weiß-grün, weiß-orange, weiß-rot, weiß-schwarz, weiß-violett |
| Querschnitt: | 0,22 (AWG 24), 0,34 (AWG 22), 0,56 (AWG 20), 0,93 (AWG 18), 1,30 (AWG 16), 1,90 (AWG 14/19), 3,20 (AWG 12) |
