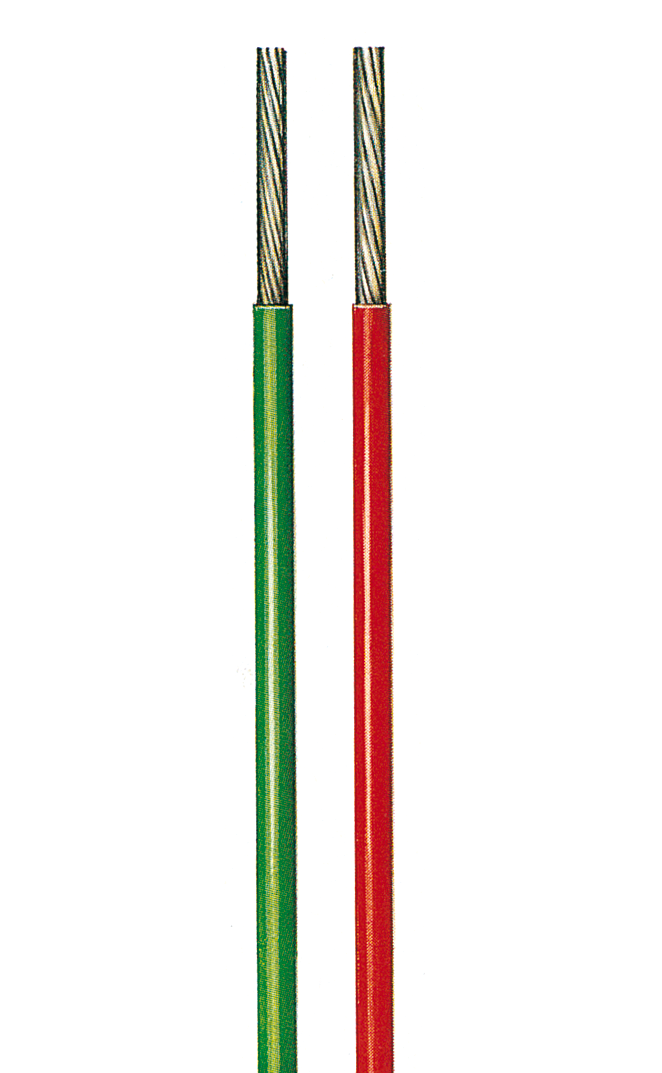

Kupferschaltlitze versilbert TX 600V, 7-drähtig
Artikelnummer:
TX 22-730
Außendurchmesser: ca. 1,27 mm
Strombelastbarkeit bei 40°C = 14,0 A
Leiterwiderstand bei 25°C Ohm/km = 53
versilberte, hochhitzebeständige PTFE-5Y(Teflon)-isolierte Kupferschaltlitzen, AWG 32 bis AWG 18, nach VDE 0881/DIN 57881 und in Anlehnung an MIL-W-16878 E, für 600Volt, 7-drähtig..... Achtung: Längen unter 250 m werden üblicherweise als freitragende Ringe geliefert .
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Strombelastbarkeit bei 40°C = 14,0 A
Leiterwiderstand bei 25°C Ohm/km = 53
versilberte, hochhitzebeständige PTFE-5Y(Teflon)-isolierte Kupferschaltlitzen, AWG 32 bis AWG 18, nach VDE 0881/DIN 57881 und in Anlehnung an MIL-W-16878 E, für 600Volt, 7-drähtig..... Achtung: Längen unter 250 m werden üblicherweise als freitragende Ringe geliefert .
Achtung: Bei Online-Bestellungen kann es passieren, dass das System falsche Staffelpreise einsetzt! Aus diesem Grund gelten alle Preise "unter Vorbehalt"!!
Datenblatt herunterladen
| Anzahl | Stückpreis |
|---|---|
| Ab 1 m |
2,1600 €*
|
| Ab 100 m |
1,4400 €*
|
| Ab 500 m |
1,0800 €*
|
| Ab 1000 m |
0,7200 €*
|
Netto Preis per 1m inkl. Cu
Wandstärke der Isolation ca. 0,25 mm
Betriebsspannung VDE 0881 / MIL-W-16878/4--->600 V (E)
Prüfspannung VDE 0881 und MIL----> 2000 V
Mechanische Eigenschaften:
einmalige Biegung: 5 x Außendurchmesser
mehrmalige Biegung: 10 x Außendurchmesser
Temperaturbereich des Leiters -100°C bis 200°C
der Isolation - 100°C bis 260°C
Dichte 2,15 bis 2,20 g/cm³
Zugfestigkeit 32 N/mm²
Bruchdehnung 200 bis 500%
Spezifischer Durchgangswiderstand 1018 Ω X cm
Dielektrizitätskonstante 2,1
Verlustfaktor 0,0002
Sauerstoffindex > 95
Strahlenbeständigkeit 10 E3 Gy
Betriebsspannung VDE 0881 / MIL-W-16878/4--->600 V (E)
Prüfspannung VDE 0881 und MIL----> 2000 V
Mechanische Eigenschaften:
einmalige Biegung: 5 x Außendurchmesser
mehrmalige Biegung: 10 x Außendurchmesser
Temperaturbereich des Leiters -100°C bis 200°C
der Isolation - 100°C bis 260°C
Dichte 2,15 bis 2,20 g/cm³
Zugfestigkeit 32 N/mm²
Bruchdehnung 200 bis 500%
Spezifischer Durchgangswiderstand 1018 Ω X cm
Dielektrizitätskonstante 2,1
Verlustfaktor 0,0002
Sauerstoffindex > 95
Strahlenbeständigkeit 10 E3 Gy
| Aufmachung: | Spulen (250 Meter), Spulen (1000 Meter), egal |
|---|---|
| Farbe: | blau, braun, gelb, grau, grün, orange, rot, schwarz, violett, weiß |
| Querschnitt: | 0,03 (AWG 32), 0,06 (AWG 30), 0,09 (AWG 28), 0,14 (AWG 26), 0,22 (AWG 24), 0,34 (AWG 22), 0,56 (AWG 20), 0,93 (AWG 18) |
