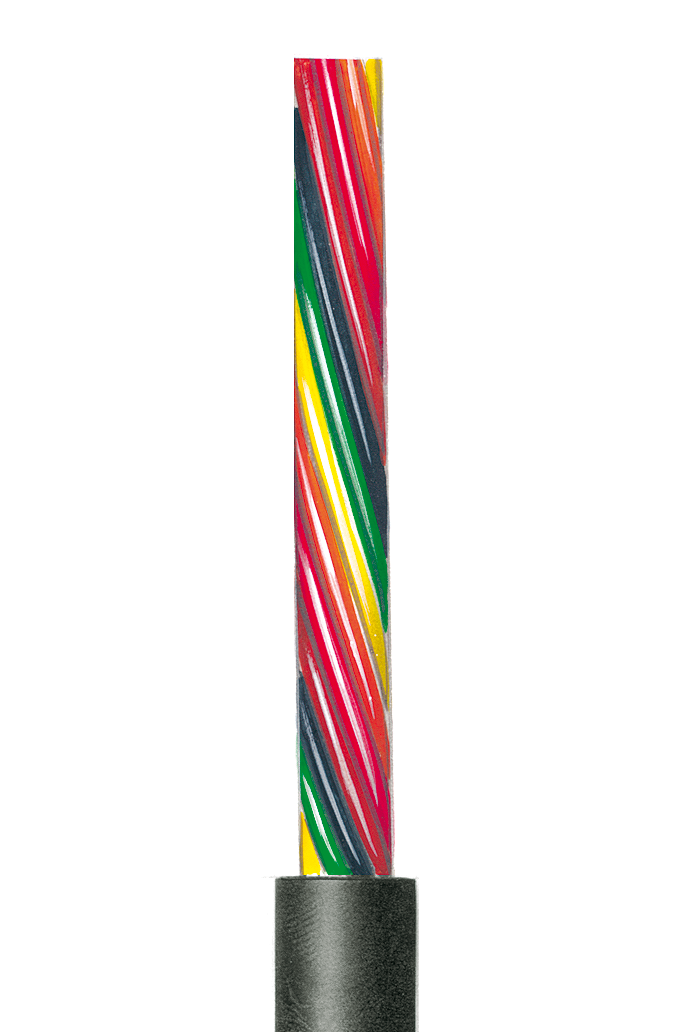

Flexible schwarze Steuerleitung, ungeschirmt AWG 26 UL 2464/1061
Standardsteuerleitungen, flexible, farbige Adern, AWG 26, UL-approbiert, PVC-Außenmantel schwarz. Die Leitungen sind UV-resistent.
Datenblatt herunterladen
| Anzahl | Stückpreis |
|---|---|
| Ab 1 m |
2,9000 €*
|
| Ab 100 m |
1,9600 €*
|
| Ab 500 m |
1,4700 €*
|
| Ab 3000 m |
0,9800 €*
|
Netto Preis per 1m inkl. Cu
Aderaufbau:
Nach Style No.1061 und VDE 0881, Kupferlitze 7 x 0,16 mm Ø verzinnt = 0,14 mm²,
isoliert mit Semi-Rigid-PVC. Wandstärke der Isolierung 0,25 mm, Ø der isolierten Ader 1,0 mm.
Kennzeichnung der Adern:
Internationaler Farbcode
Verseilung:
Die Adern sind, beginnend mit der schwarzen Ader, im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt.
Dehnungsbrüche werden vermieden, weil die Leitungen keine stromführende Mittelader enthalten.
Außenmantel:
Matt-schwarz aus Spezial PVC. Farbe RAL 9005. Keine Drallmarkierungen.
Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, witterungsbeständig und ultraviolettresistent.
Die Wandstärke des Außenmantels steigt mit der Anzahl der Adern von 0,8 mm (2-adrig) allmählich auf 1,0 mm (24-adrig) an.
Temperaturbereich:
Wärmebeständig 105°C nach DIN ISO 6722 (Außenmantel) 80°C (Adern)
Kältebeständig - 10°C Abrollen und Verlegen
- 30°C Lagern und Betrieb
Elektrische Eigenschaften:
- Betriebsspannung: 300 V
- Prüfspannung: 1500 V
- Leiterwiderstand: (20°C) 155 Ω/km
- Isolationswiderstand: (20°C) ≥ 20 MΩ X km
- Betriebskapazität: Ader gegen Adern, ca. 130 pF/Meter
Mechanische Eigenschaften
einmalige Biegung:
5 X Außendurchmesser,
wiederholte Biegungen:
20 X Außendurchmesser.
| Anzahl Adern: | 2, 3, 4, 6, 10, 12, 16, 18, 24 |
|---|
