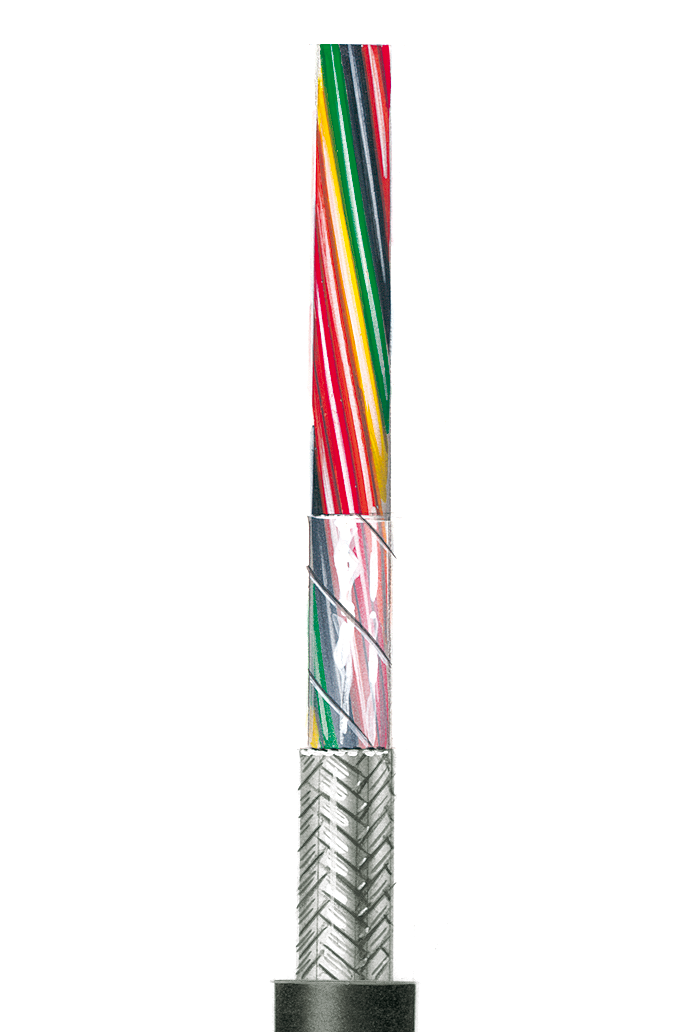

Flexible schwarze Steuerleitung, geschirmt AWG 26 C UL 2464/1061
Standardsteuerleitungen, flexible, farbige Adern, geschirmt, AWG 26, UL-approbiert, PVC-Außenmantel schwarz. Die Leitungen sind UV-resistent.
Datenblatt herunterladen
| Anzahl | Stückpreis |
|---|---|
| Ab 1 m |
8,0000 €*
|
| Ab 100 m |
5,3200 €*
|
| Ab 500 m |
4,0000 €*
|
| Ab 3000 m |
2,6600 €*
|
Netto Preis per 1m inkl. Cu
Aderaufbau:
Nach Style No.1061 und VDE 0881, Kupferlitze 7 x 0,16 mm Ø verzinnt = 0,14 mm²,
isoliert mit Semi-Rigid-PVC. Wandstärke der Isolierung 0,25 mm, Ø der isolierten Ader 1,0 mm.
Kennzeichnung der Adern:
Internationaler Farbcode
Verseilung:
Die Adern sind, beginnend mit der schwarzen Ader, im Uhrzeigersinn von innen nach außen lagenweise zur Kabelseele verseilt.
Dehnungsbrüche werden vermieden, weil die Leitungen keine stromführende Mittelader enthalten.
Bewicklung und Abschirmung:
Die verseilten Adern sind mit transparenter Kunststofffolie überlappend umwickelt und mit einem dichten Geflecht aus verzinnten Kupferdrähten,
optische Bedeckung ≥ 85 %, abgeschirmt.
Außenmantel:
Matt-schwarz aus Spezial PVC. Farbe RAL 9005. Keine Drallmarkierungen.
Die PVC-Mischung ist bedingt ölbeständig, bedingt benzinfest, flammwidrig, witterungsbeständig und ultraviolettresistent.
Die Wandstärke des Außenmantels steigt mit der Anzahl der Adern von 0,8 mm (2-adrig) allmählich auf 1,0 mm (48-adrig) an.
Temperaturbereich:
Wärmebeständig 105°C nach DIN ISO 6722 (Außenmantel) 80°C (Adern)
Kältebeständig - 10°C Abrollen und Verlegen
- 30°C Lagern und Betrieb
Elektrische Eigenschaften:
- Betriebsspannung: 300 V
- Prüfspannung: 1500 V
- Leiterwiderstand: (20°C) 155Ω/km
- Isolationswiderstand: (20°C) ≥ 20 MΩ X km
- Betriebskapazität: Eine Ader gegen restliche Adern
Schirm geerdet ca. 130 pF/m
Mechanische Eigenschaften
einmalige Biegung:
5 X Außendurchmesser,
wiederholte Biegungen:
20 X Außendurchmesser.
| Anzahl Adern: | 2, 3, 4, 6, 8, 10, 12, 16, 18, 24, 27, 30, 36, 48 |
|---|
